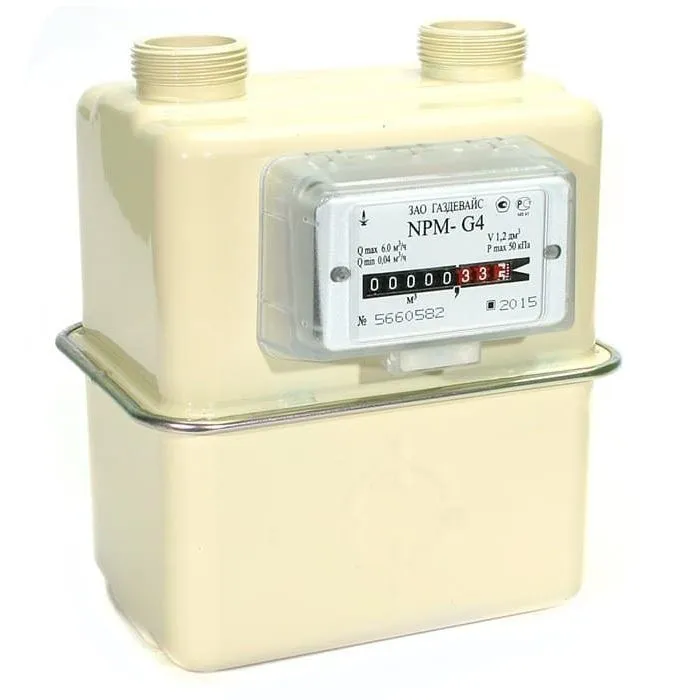

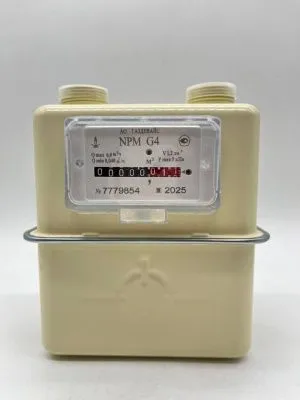

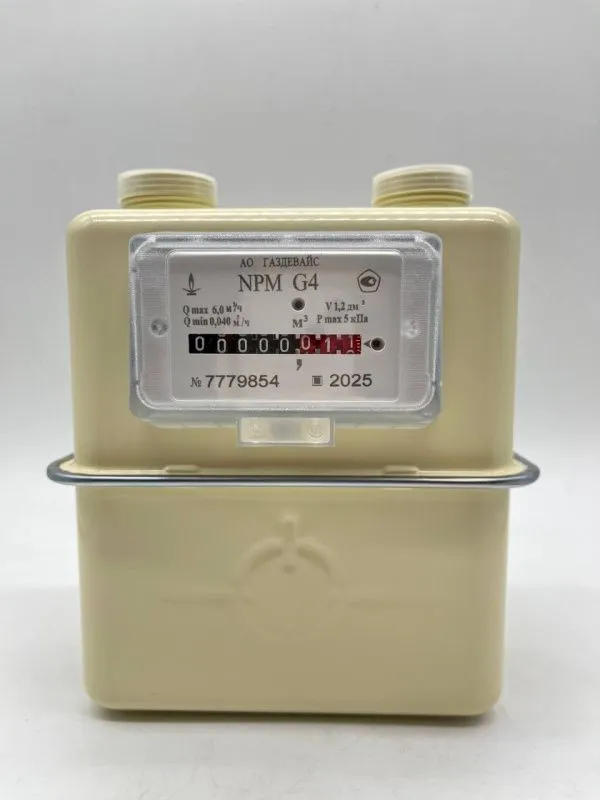

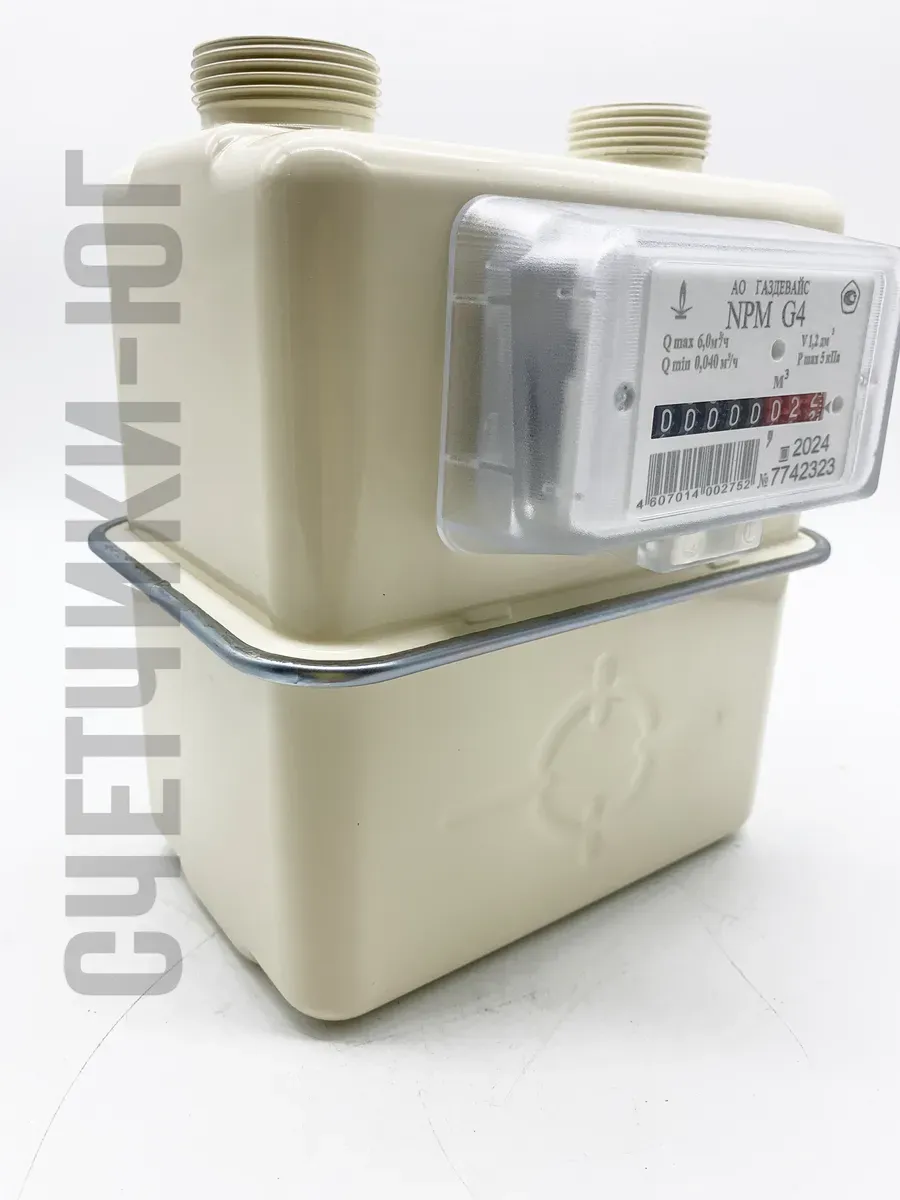

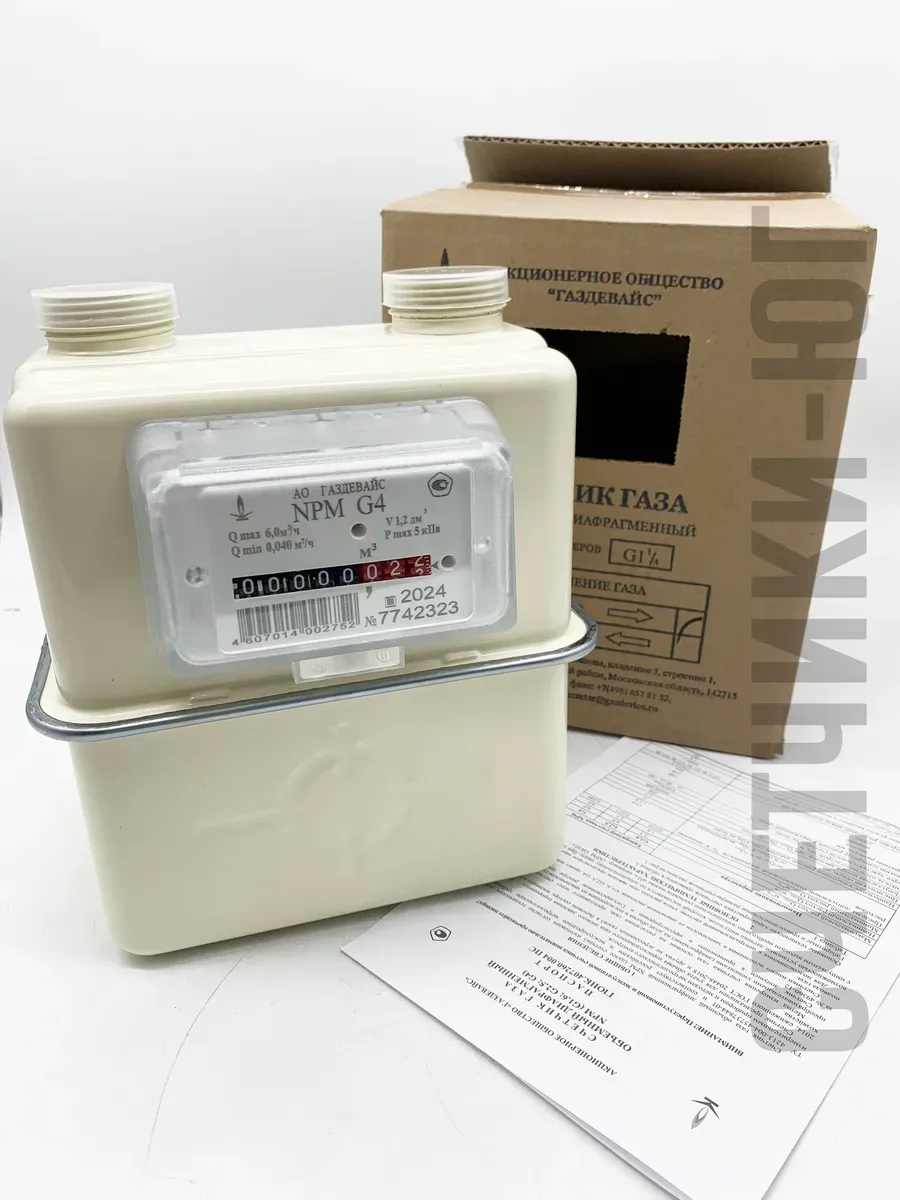

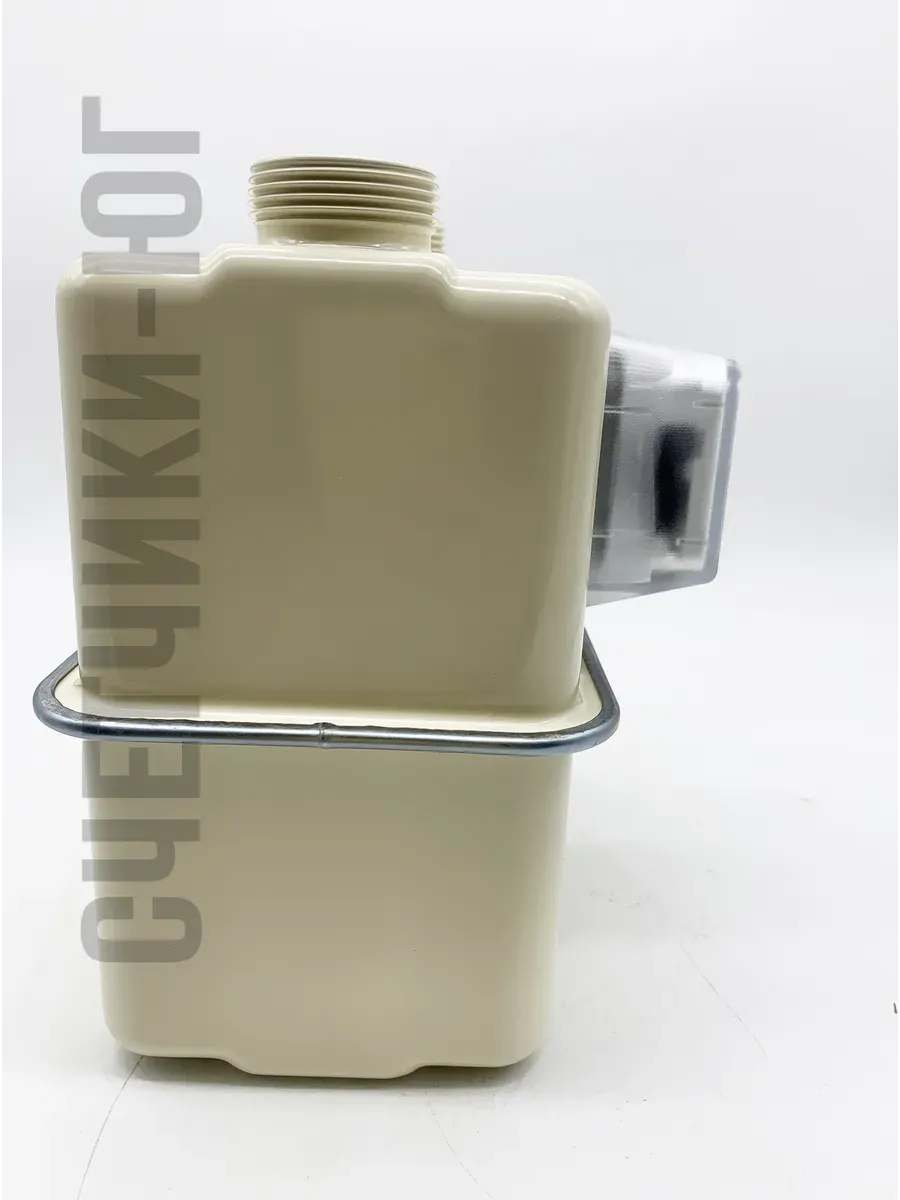

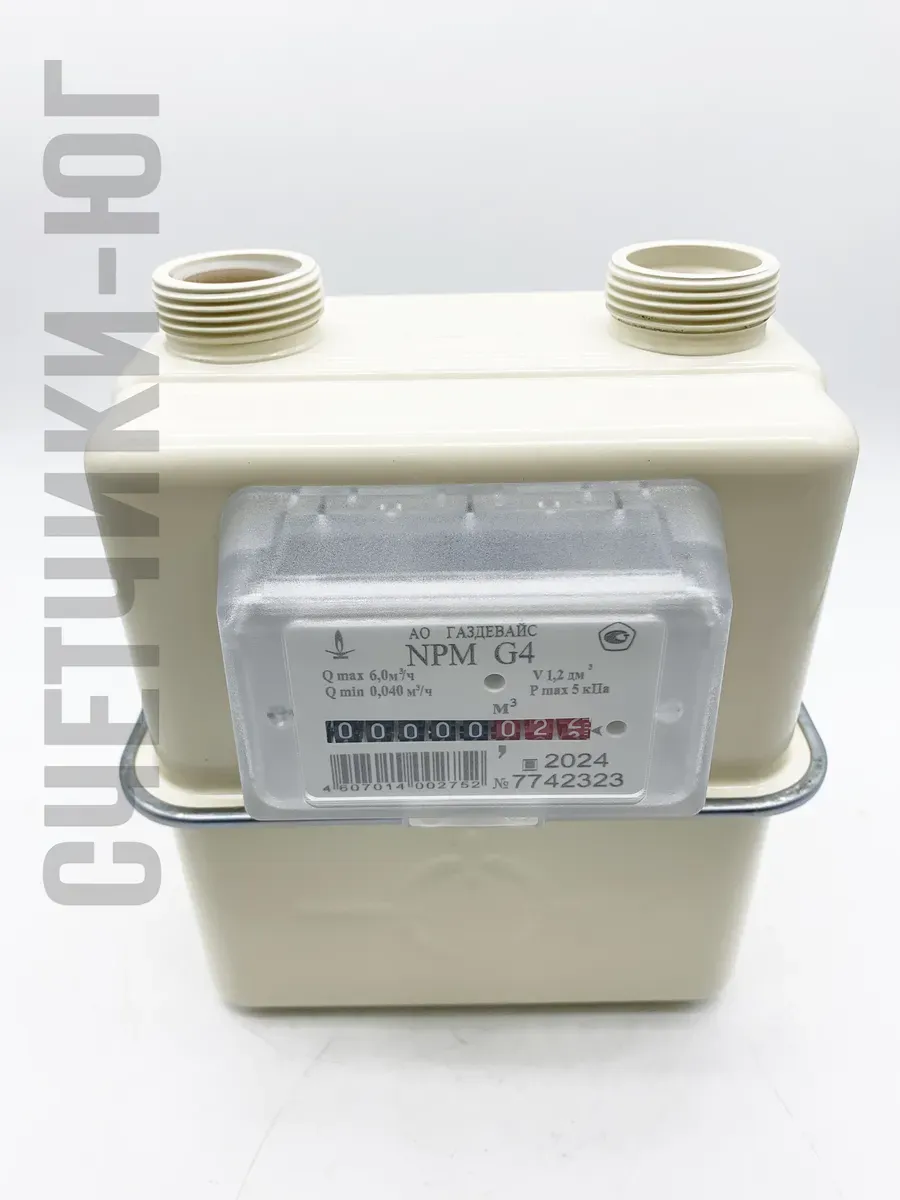

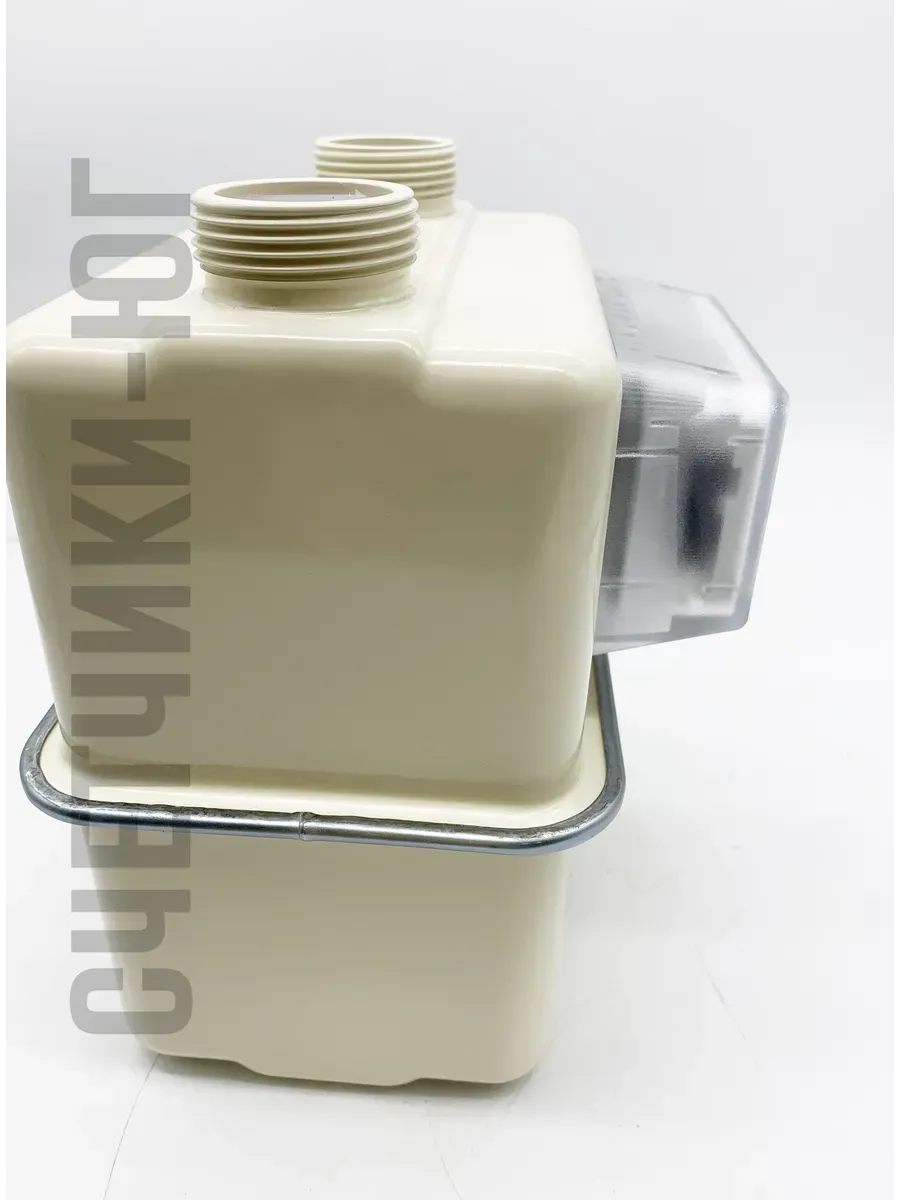

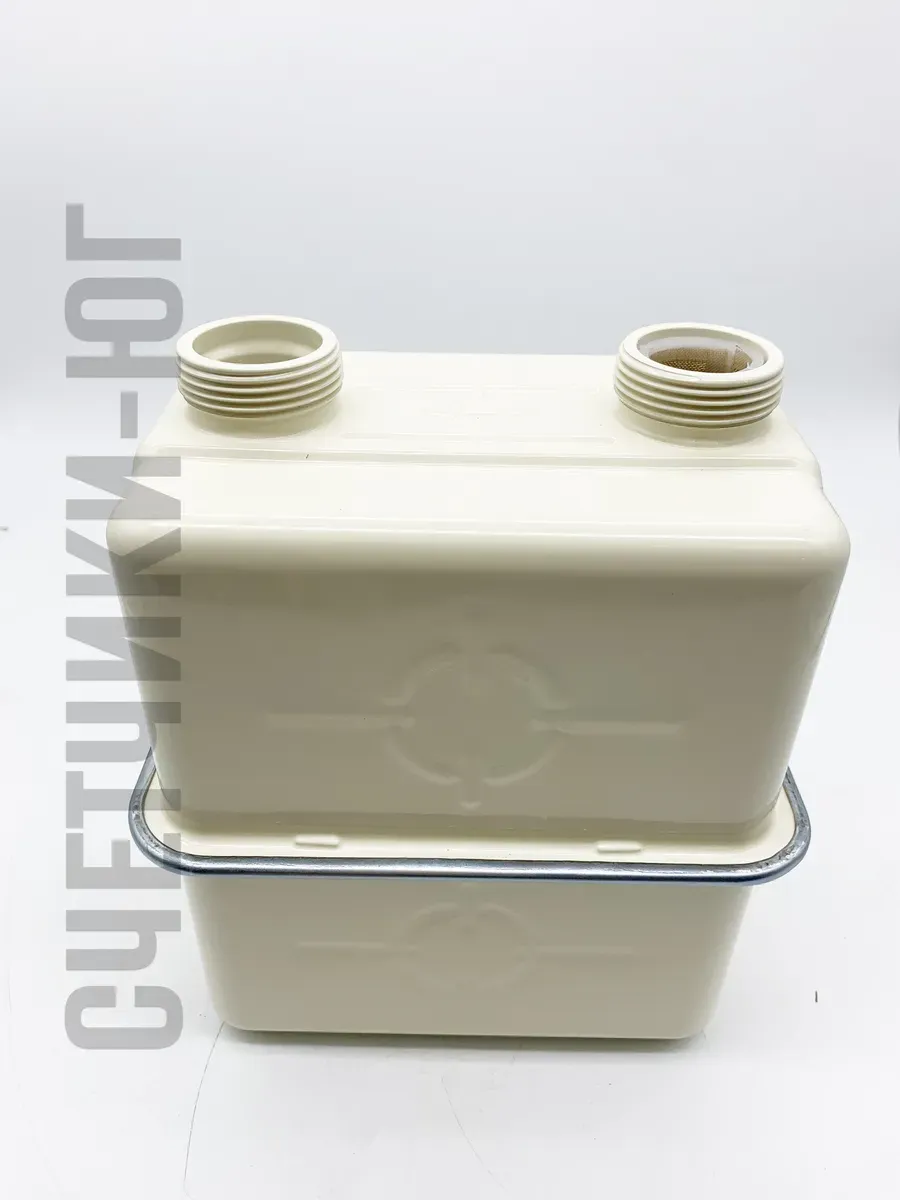

СЧЕТЧИКИ ГАЗА ОБЪЕМНЫЕ ДИАФРАГМЕННЫЕ
NPM (G1,6; G2,5; G4)
- Счетчики газа NPM (G1,6; G2,5; G4), предназначены для измерения объема газа низкого давления в жилищно-коммунальном хозяйстве и быту (сжиженный газ ГОСТ 20448, нефтяной газ, крекинг-газ, природный газ ГОСТ 5542).
- С 2011г. модифицированные газовые счетчики NPM, по дополнительному заказу, могут поставляться с датчиками импульсов для использования их в автоматизированной системе коммерческого учета газа.
- Для удобства монтажа счетчики типа NPM выпускаются левостороннего исполнения – подача газа производится слева-направо и правостороннего исполнения – подача газа производится справа-налево.
- Дополнительно по заказу потребителей может поставляться:
- Адаптер

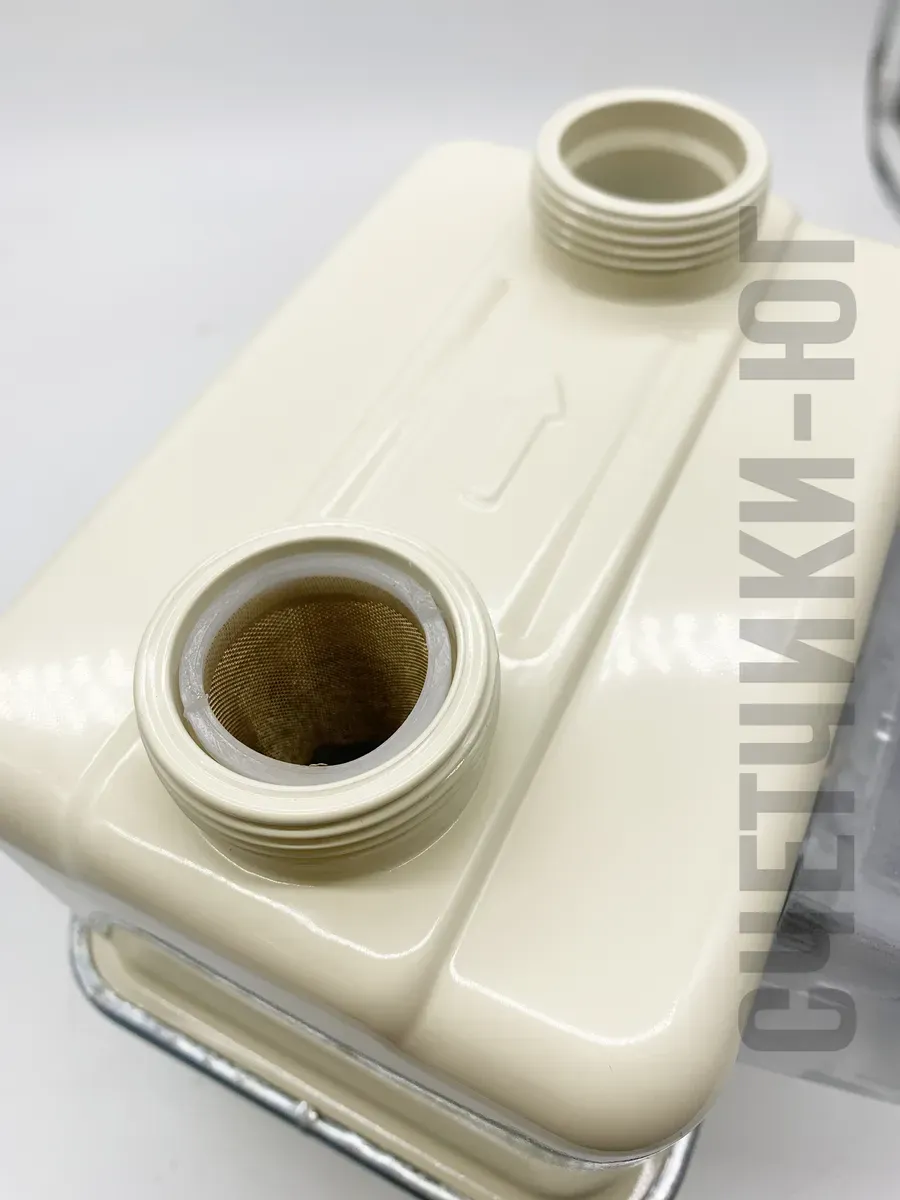

- Фильтр-сетка
- Датчик импульсов
Сертификаты на счетчики газа NPM
Основные технические характеристики
| Типоразмер счетчика |
NPM-
G1,6 |
NPM-
G2,5 |
NPM-
G4 |
| Номинальный измеряемый расход, Qном, м3/ч | 1,6 | 2,5 | 4 |
| Максимальный измеряемый расход, Qмакс, м3/ч | 2,5 | 4 | 6 |
| Минимальный измеряемый расход, Qмин, м3/ч | 0,016 | 0,025 | 0,04 |
| Порог чувствительности счетчика, м3/ч | 0,0032 | 0,005 | 0,008 |
|
Пределы допускаемой относительной погрешности счетчика в диапазоне расходов при выпуске из производства при температуре +20°С %:
Qмин ≤ Q < 0,1Qном 0,1Qном ≤ Q ≤ Qмакс |
± 3,0
± 1,5 |
||
| Максимальное избыточное давление, кПа | 50 | ||
| Максимальное избыточное рабочее давление, кПа | 5 | ||
| Допускаемая потеря давления при Qмакс, Па | не более 200 | ||
| Макс. допускаемая потеря давления при Qном, Па | 50 | 80 | 100 |
| Циклический объём, дм3 | 1,2 | ||
| Емкость отсчётного устройства | 99999,999 | ||
| Цена деления отсчётного устройства, м3 | 0,0002 (0,2 дм3) | ||
| Диапазон рабочей и окружающей среды, °С | от -40 до +60 | ||
|
Габаритные размеры,
(Ш х Г х В), мм |
188х163х218 | ||

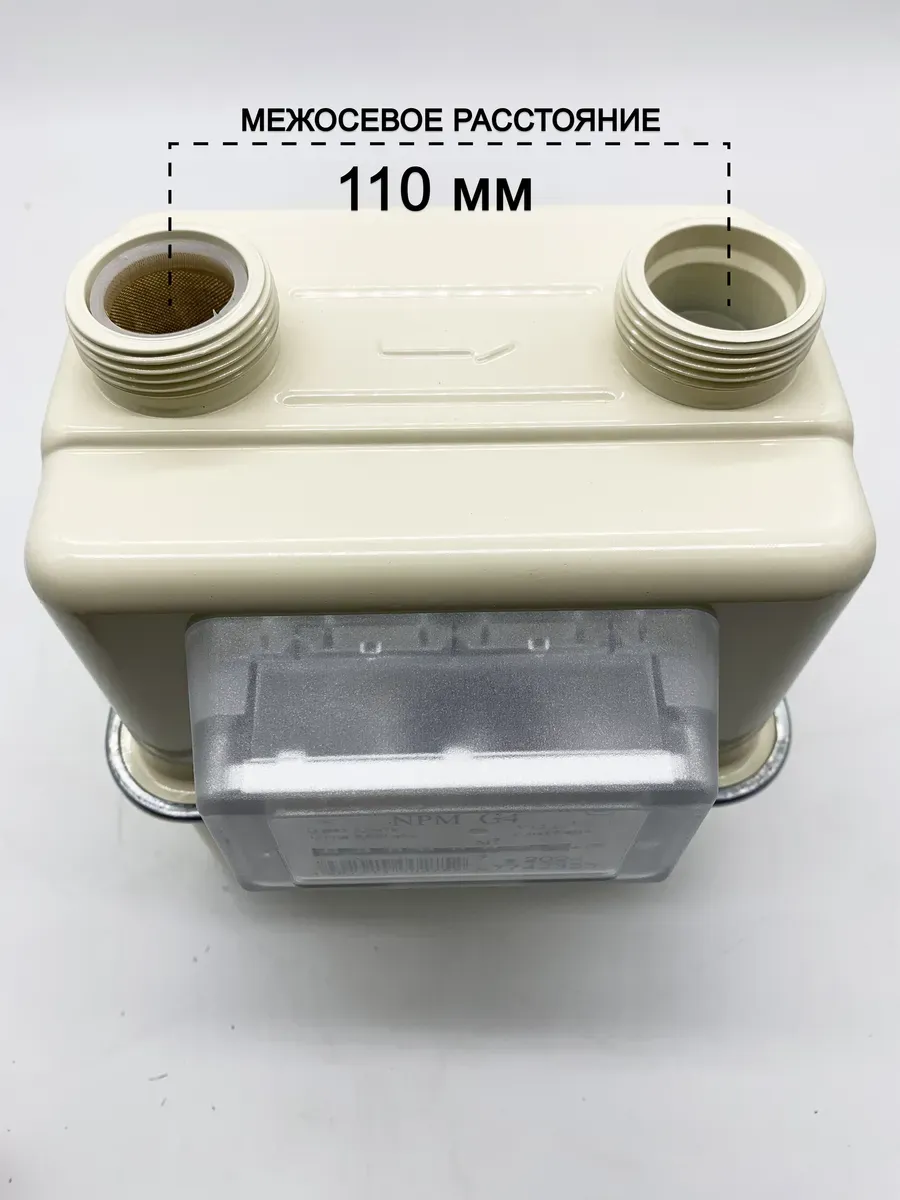

| Межцентровое расстояние между штуцерами, мм | 110 ± 0,2 | ||
| Диаметр входного и выходного штуцеров, дюйм | 1 ¼ | ||
| Масса, кг | не более 1,8 | ||
| Межповерочный интервал, лет | 10 | ||
| Срок службы, лет | 20 | ||
| Гарантийный срок эксплутации, мес | 24 | ||
