Измерительный комплекс СГ-ЭКвз-Р-0.5-40/1.6

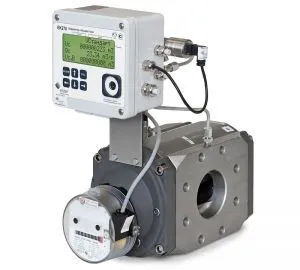

Комплекс для измерения количества газа СГ-ЭК-Р 40 на базе ротационного счетчика газа RABO Производство: ООО «ЭЛЬСТЕР Газэлектроника», Нижегородская область, г. Арзамас Комплекс для измерения количества газа СГ-ЭК-Р предназначен для измерения объема неагрессивного, сухого газа (далее - газ), приведенного к стандартным условиям по ГОСТ 2939 путем измерения объема газа при рабочих условиях ротационным счетчиком газа RABO и автоматической электронной коррекции по измеренным значениям температуры, давления газа, вычисленного по ГОСТ 30319 или подстановочному значению коэффициента сжимаемости газа. Комплексы СГ-ЭК-Р могут применяться для измерения объема природного газа по ГОСТ 5542 и других неагрессивных, сухих и очищенных газов (воздух, азот, аргон и т.п. за исключением кислорода в напорных трубопроводах газораспределительных пунктов и станций (ГРП, ГРС), теплоэнергетических установок и других технологических объектов. Состав Комплекс СГ-ЭК-Р состоит из корректора объема газа ЕК270 и ротационного счетчика газа RABO Принцип работы Принцип действия комплекса основан на вычислении объема газа, приведенного к стандартным условиям на основе объема газа, измеренного счетчиками газа ротационными RABO при рабочих условиях, а также температуры и давлении газа, измеренных корректором объема газа и коэффициента сжимаемости, вычисленного по ГОСТ 30319 или его подстановочного значения. Выполняемые функции Вычисление приведенного к стандартным условиям объема газа; Отображение на дисплее корректора информации о текущих значениях измеряемых и рассчитываемых параметров (объем, давление, температура и т.д), данных архивов и журналов - суточного потребления и максимальных расходов текущего и прошедшего месяца с указанием времени и даты и т.д.; Возможность интеграции в систему с дистанционной передачей данных с помощью интерфейса постоянного подключения RS232 (RS485) или оптического интерфейса Дистанционная передача данных архива и технологических данных с помощью программного обеспечения СОДЭК; Периодический вывод данных на принтер, оснащенный последовательным портом; Представление отчетов о нештатных ситуациях, авариях, несанкционированных вмешательствах; Архивирование основных измеряемых и вычисляемых параметров; Почасовая запись данных в архив за 9 месяцев; Ввод и изменение исходных условий и данных (процедура настройки); При использовании модуля функционального расширения МР260 возможно постоянное подключение различных по типу устройств (принтер, модем, ПК и пр.) для передачи или вывода на печать интервального архива (принтер), дистанционного управления корректором (модем, ПК). Возможность работы по подставному значению расхода. Контроль температуры окружающей среды (опционально); Контроль перепада давления на счетчике газа (опционально, не требует внешнего питания, дооснащение в процессе эксплуатации); Использование дополнительных высокочастотных (A1R, A1K) и среднечастотных (R300) датчиков импульсов для контроля расхода газа (опционально, дооснащение датчиком R300 в процессе эксплуатации); Возможность дистанционной настройки корректора с помощью SMS сообщений; Возможность работы с модулями телеметрии БПЭК-02/МТ, БПЭК-04/ЕК, БПЭК-04Ех, а также с блоками питания БПЭК-02/М и БПЭК-05; Возможность считывания данных по оптическому интерфейсу с использованием кабеля адаптера КА/О-USB ; Удобный 4-строчный дисплей. Основные характеристики: Диапазон рабочих расходов: для модификаций СГ-ЭК-Р со счетчиком RABO: от 0,4 м3/ч до 400 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:250). Пределы допускаемой относительной погрешности измерения объема газа, приведенного к стандартным условиям, с учетом погрешности измерения давления, температуры и вычисления коэффициента коррекции1), %: модификации СГ-ЭК-Р на базе RABO исполнения «2У»: в диапазоне объемных расходов при рабочих условиях от Qмин3) до Qмакс2): ± 1,0; модификации СГ-ЭК-Р на базе счетчиков RABO : в диапазоне объемных расходов при рабочих условиях от Qмин3) до Qt4): ± 2,1; в диапазоне объемных расходов при рабочих условиях от Qt4) до Qмакс2): ± 1,1. Примечания: 1) Во всем диапазоне рабочих условий эксплуатации, с учетом относительной погрешности, обусловленной алгоритмом вычисления объема газа и его программной реализацией (не более ±0,05%); 2) Qмакс - максимальный объемный расход при рабочих условиях; 3) Qмин - минимальный объемный расход при рабочих условиях; 4) Qt - значение переходного объемного расхода при рабочих условиях. В зависимости от типа счетчика Qt принимается равным: RABO (основное исполнение ) 0,1 Qмакс RABO (исполнение «У») 0,05 Qмакс Максимальное рабочее давление: со счетчиком газа RABO: 1,6 МПа; Рабочие диапазоны измерения абсолютного давления корректора выбираются из ряда (МПа): 0,08-7,0. Диапазон измерения температуры рабочей среды комплекса СГ-ЭК: от -23 °С до +60 °С. Диапазон температур окружающей среды комплекса СГ-ЭК: от -40 °С до +60 °С. Диапазон температур, при котором объем газа приводится к стандартным условиям: от -23°С до + 60°С. Межповерочный интервал 5 лет. Электропитание: от двух литиевых элементов питания со сроком службы не менее 5 лет; от внешнего источника питания. Установка во взрывоопасной зоне. Дополнительное оборудование: Дополнительные приборы (в комплект поставки не входят): Кабель адаптер оптический КА/О-USB внешние блоки питания и модули телеметрии БПЭК-02/М (/МТ), БПЭК-04/ЕК, БПЭК-04Ех, БПЭК-05; модуль функционального расширения МР260; программно-аппаратный комплекс для считывания данных AS-300. Внимание! Дополнительные приборы (за исключением коммуникационного модуля БПЭК-04Ех) должны быть установлены вне взрывоопасной зоны. Программное обеспечение (в комплект поставки не входят): Программный комплекс «СОДЭК® СтандартTM» версия 6.х - предназначен для сбора данных с небольшого количества ЕК270/ЕК260 в интерактивном режиме при непосредственном подключении или дистанционно (в том числе по GSM каналу). Программно-технический комплекс «СОДЭК® ЭкстраTM» - предназначен для сбора данных с большого количества корректоров ЕК270/ЕК260 в автоматическом режиме при непосредственном подключении или дистанционно (в том числе по GSM / GPRS каналам). По согласованию с Заказчиком возможна поставка оборудования: фильтра газа ФГ16, который устанавливается перед комплексами СГ-ЭК; комплект прямых участков КПУ для комплексов СГ-ЭК с максимальным давлением 1,6МПа для установки применяемых в комплексе счетчиков газа согласно требованиям эксплуатационной документации на счетчик газа и требованиям ГОСТ Р 8.740-2011. На КПУ предусмотрены места отбора давления для контроля перепада давления на счетчике газа, которым оборудовании комплекс. СГ-ЭК может быть поставлен в составе пунктов учета и редуцирования газа серий ПУГ, ПУРДГ
