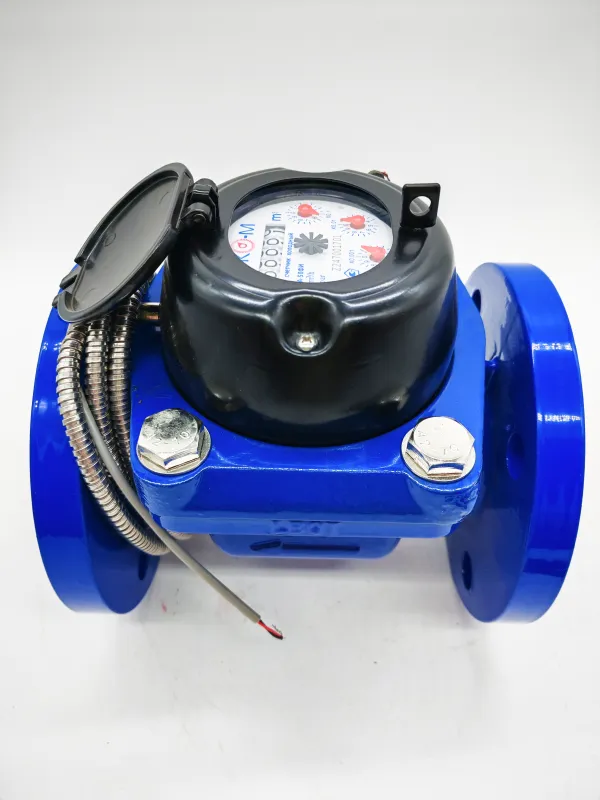

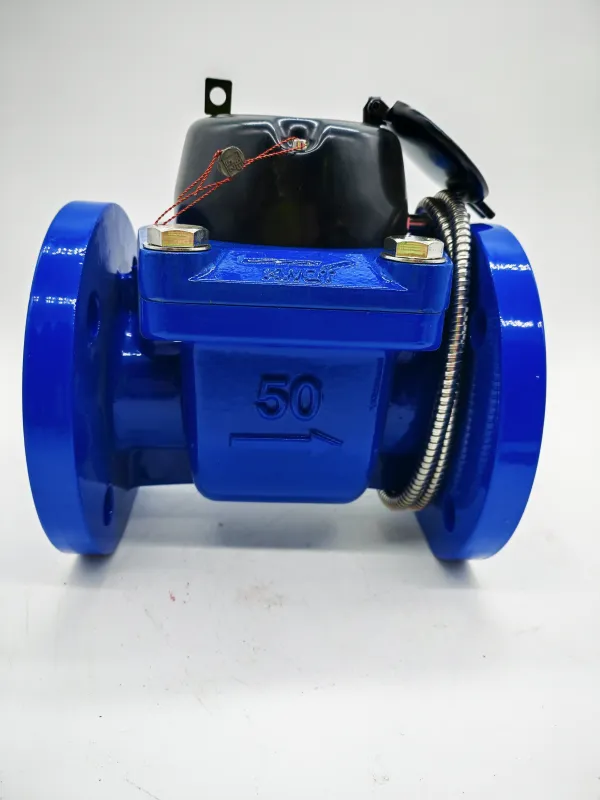

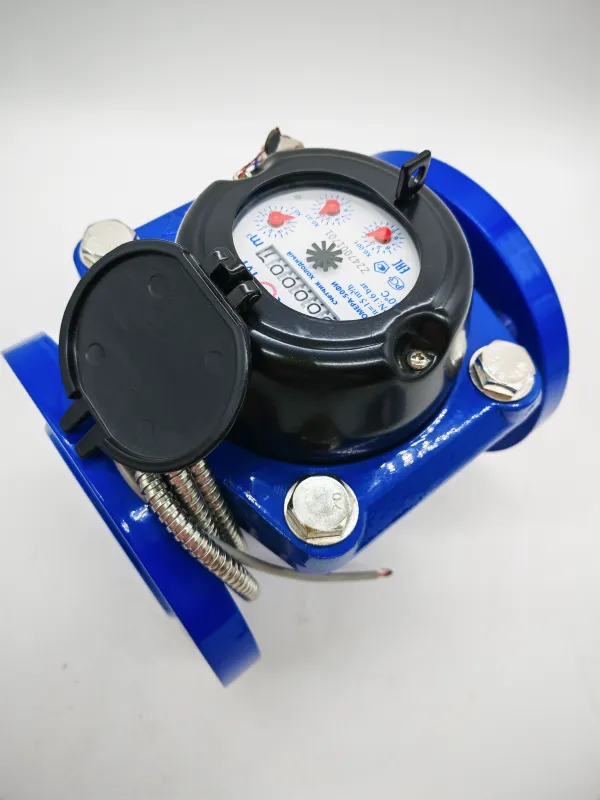

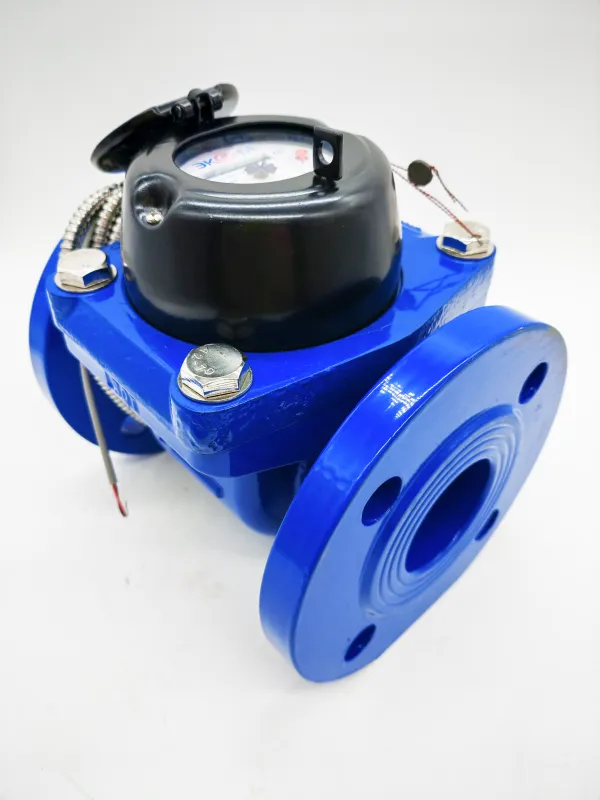

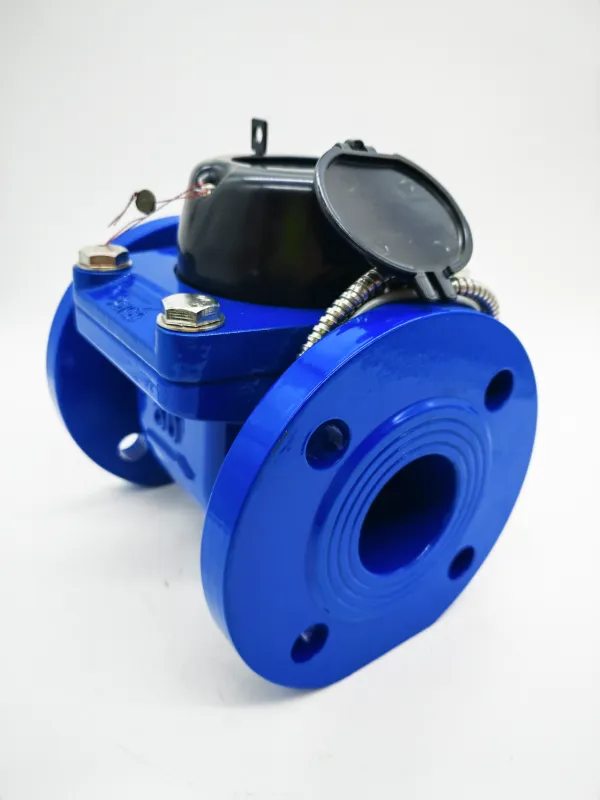

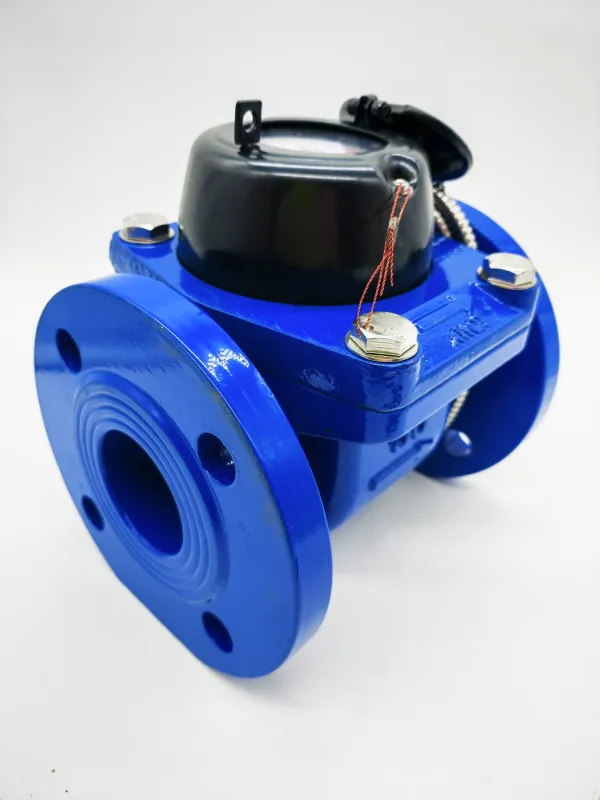

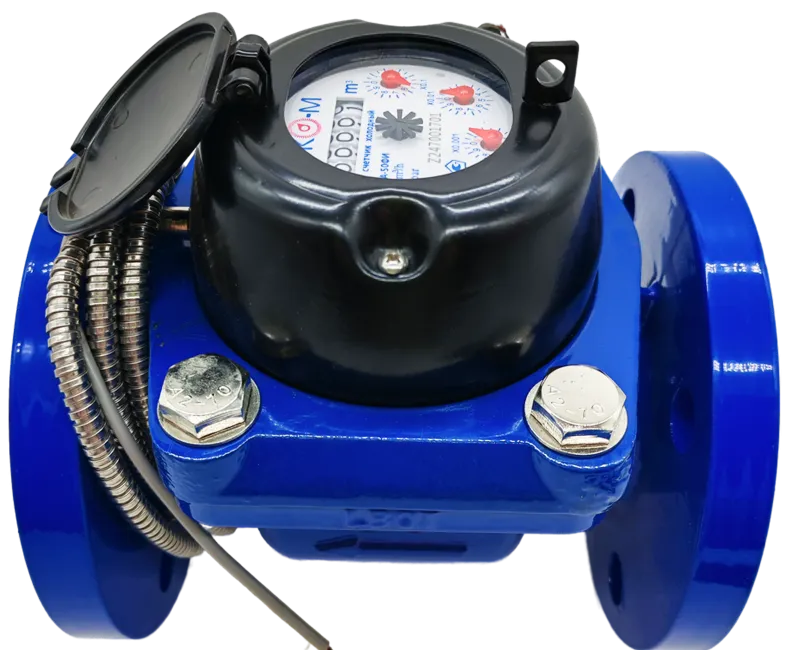

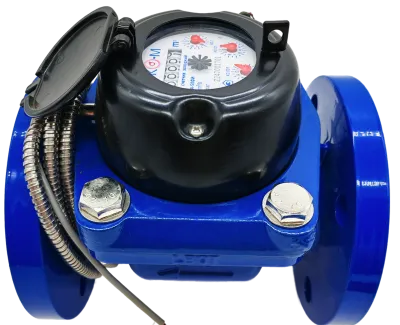

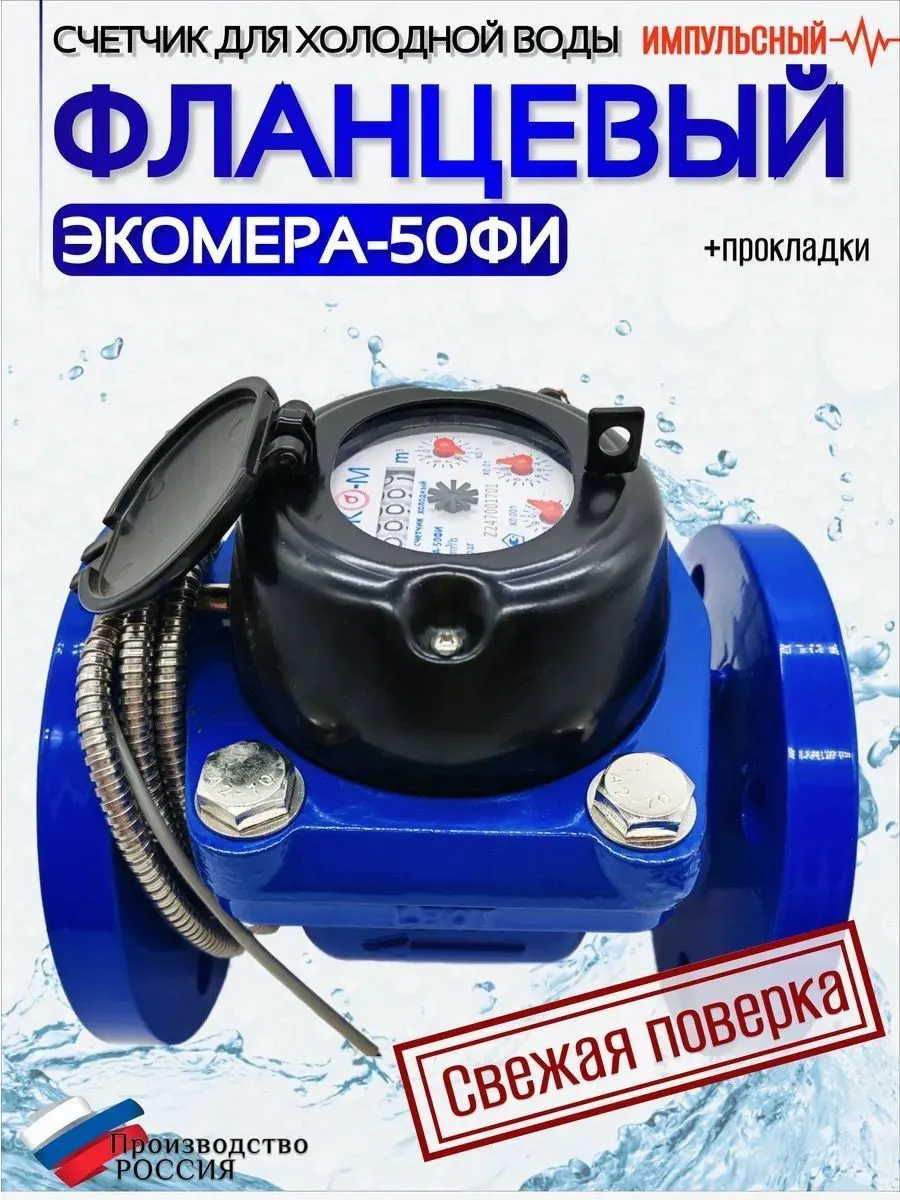

Счетчик воды ЭКОМЕРА-50Ф Холодный Фланцевый Импульсный

Счетчик воды 50Ф Холодный Фланцевый Импульсный

Счетчики устанавливаются в отапливаемых помещениях или специальных павильонах с температурой окружающего воздуха от +5 до +50°С, и относительной влажностью не более 80%.

Счетчики воды турбинные фланцевые ЭКОМЕРА-50ФИ предназначены для измерения объема холодной питьевой воды при температуре от 5 °С до 40°С по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводу и рабочем давлении в водопроводной сети не более 1,6МПа(16 кгс/см2).

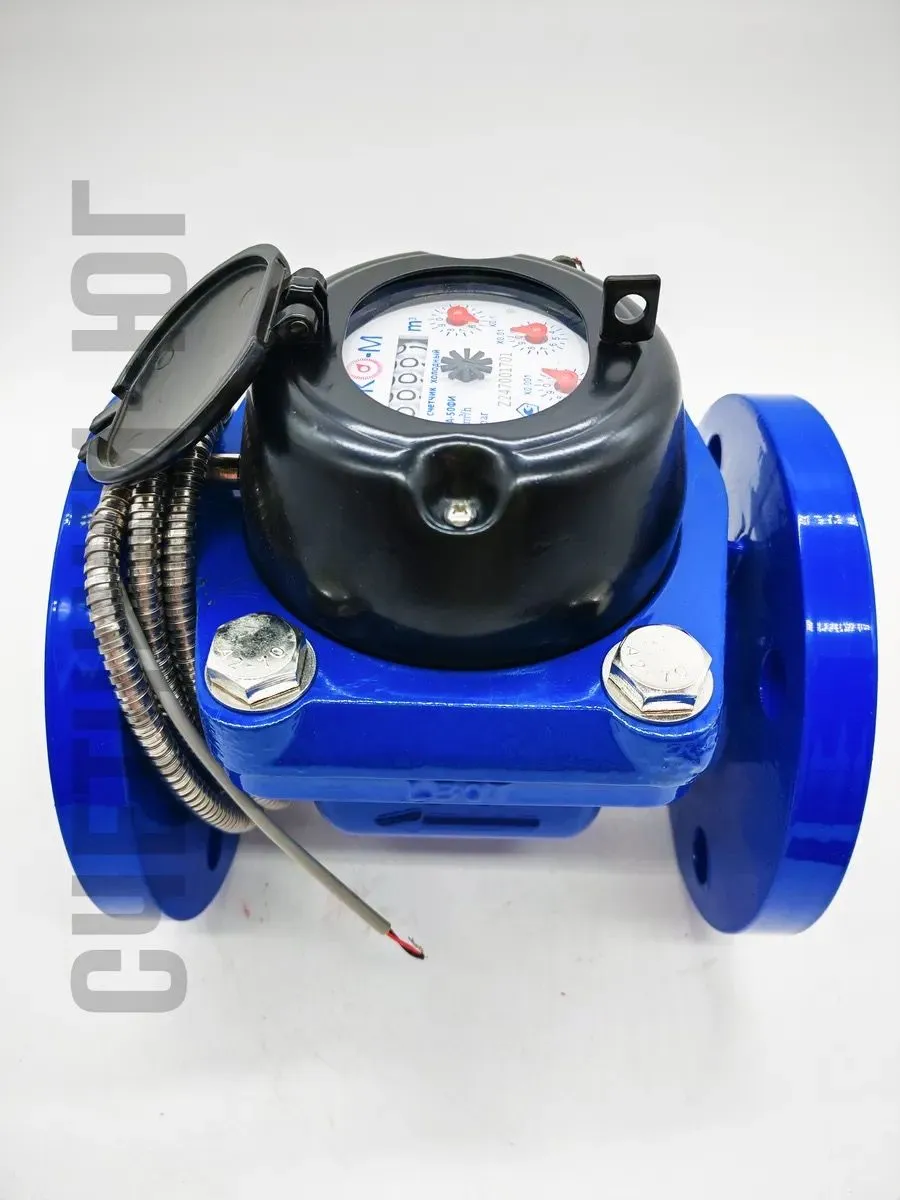

Счетчики воды турбинные состоят из чугунного корпуса с фланцевыми соединениями и взаимозаменяемого измерительного механизма (измерительная вставка с турбиной, крышка корпуса, индикаторное устройство с магнитной муфтой и счетным механизмом, смонтированные вместе).

Принцип работы заключается в измерении числа оборотов турбины, вращающейся под действием протекающей воды. Поток воды попадает в корпус счетчика и далее, через струевыпрямитель, в измерительный механизм. Вода, пройдя через измерительный механизм, поступает в выходной патрубок. Скорость вращения турбины пропорциональна расходу воды.

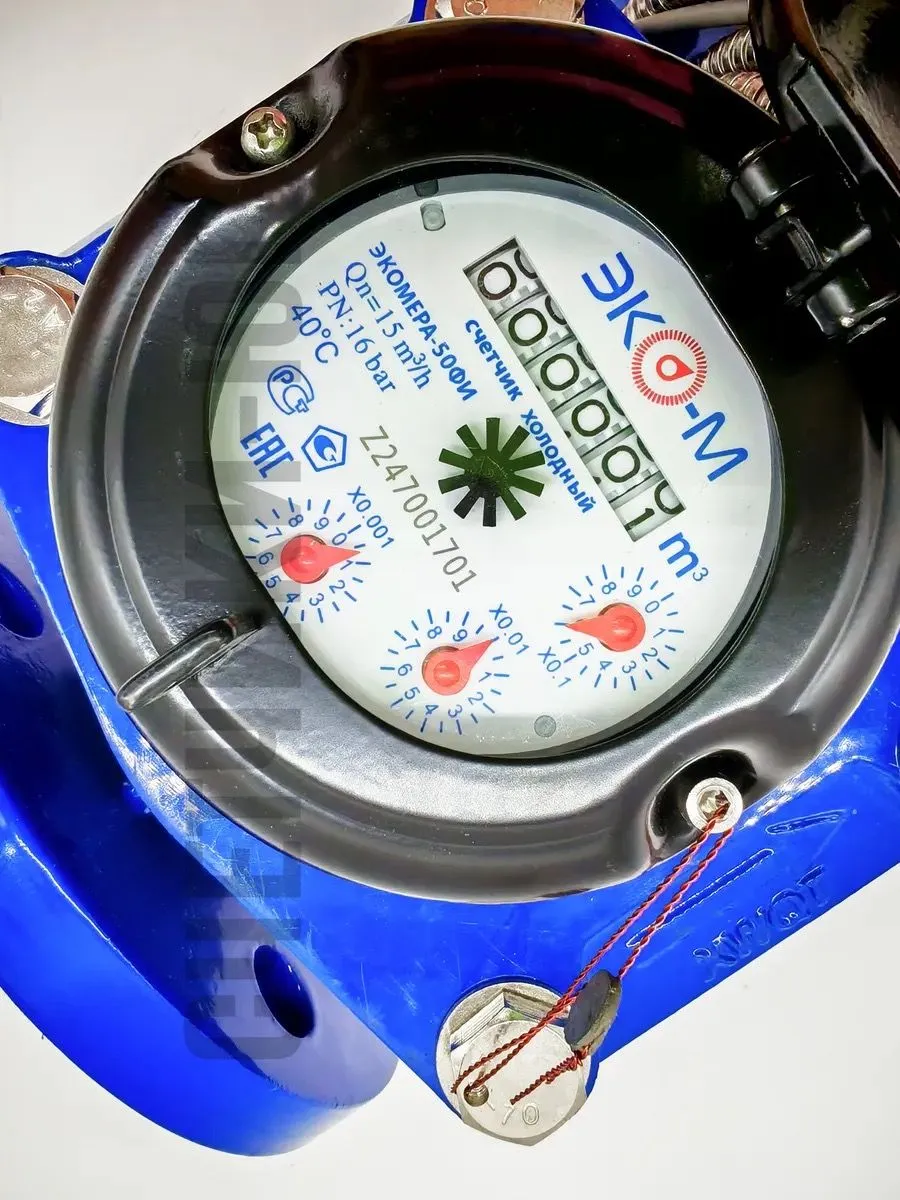

Импульсный (герконовый) датчик предназначен для дистанционного считывания показаний с частотой, пропорциональной величине расхода воды. На одной из стрелок стрелочного указателя или на одном из диске счетного механизма устанавливается магнит, прохождение которого под герконом обеспечивает замыкание контактов геркона. Если в цепи геркона имеется напряжение от внешнего источника, то при замыкании контактов в этой цепи протекает ток, что фиксируется внешним прибором.

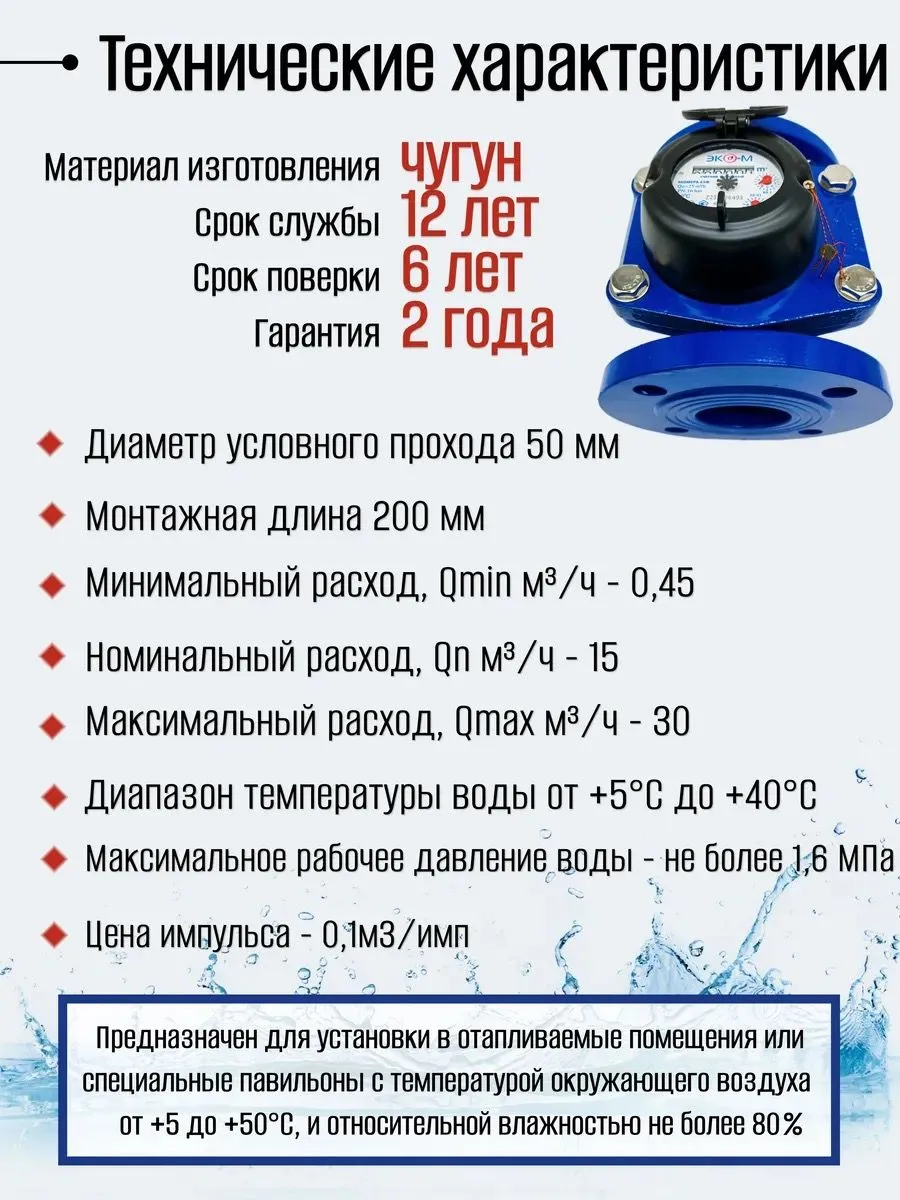

Технические характеристики:

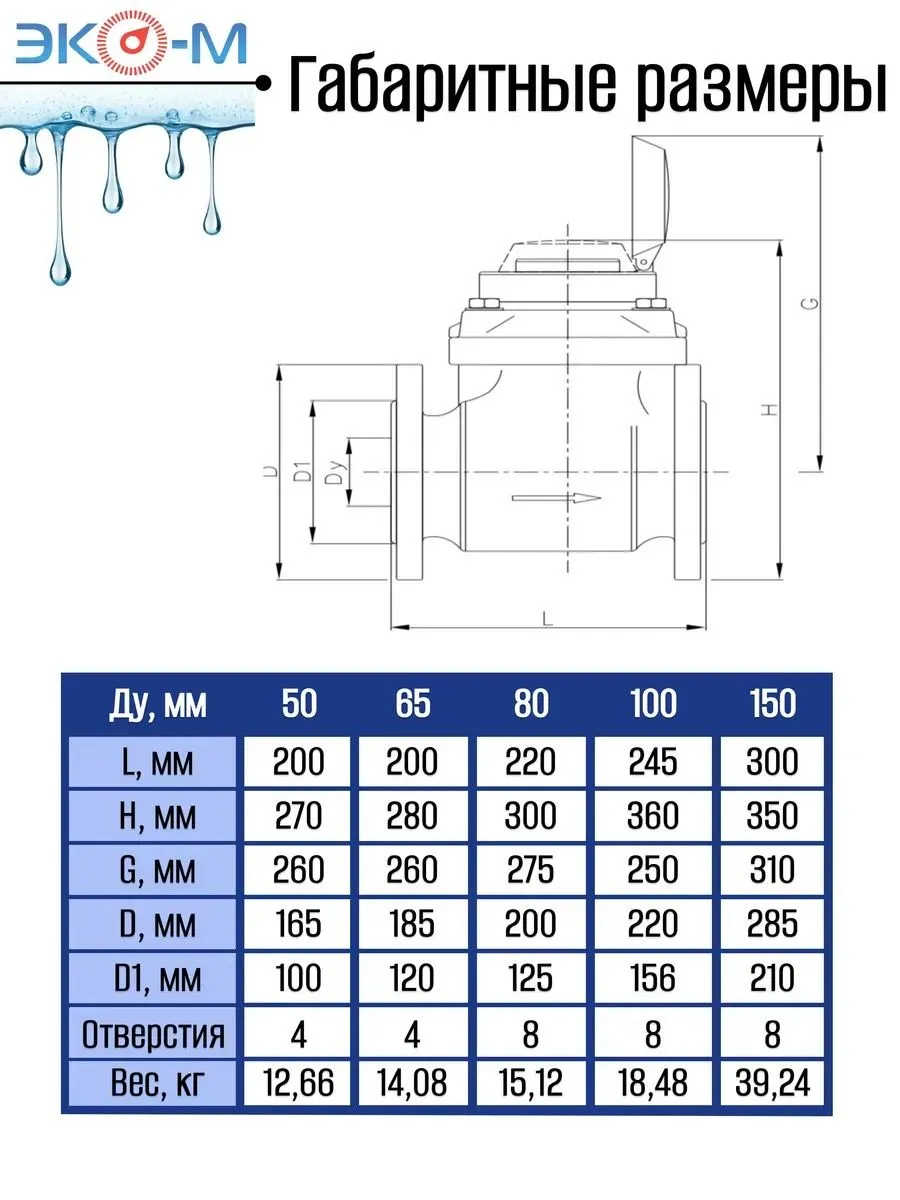

Диаметр условного прохода Ду, мм 50
Монтажная длина - 200мм
Минимальный расход воды Qmin, м3 /час - 0,45
Номинальный расход воды Qmin, м3 /час - 15,0
Максимальный расход воды Qmax, м3 /час - 30,0
Пределы допускаемой относительной погрешности, % - от ±2 до ±5
Цена импульса - 0,1м3/имп
Диапазон рабочих температур, °С для учета холодной воды от 5 до 40
Максимальное рабочее давление воды не более, МПа 1,6

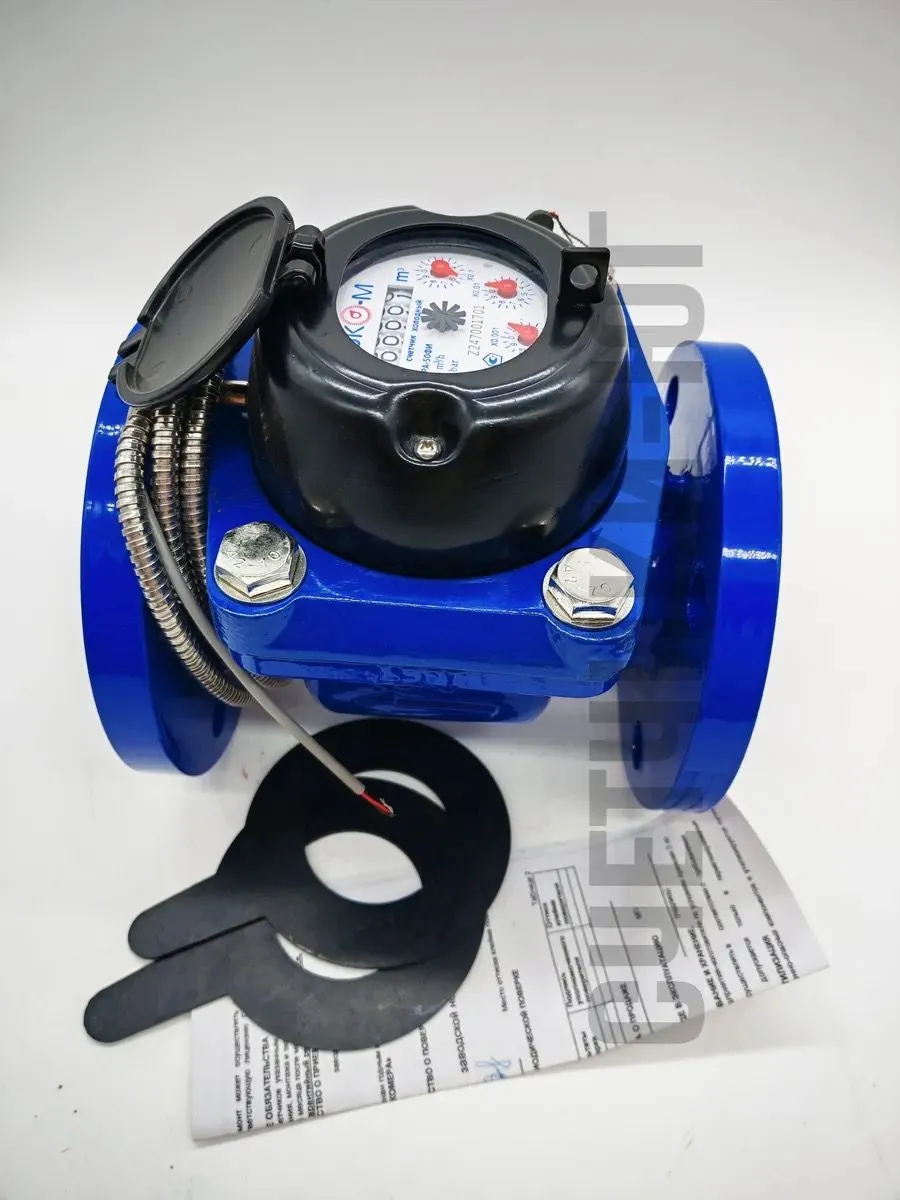

Комплектация:
Счетчик воды - 1 шт
Паспорт - 1 экз.
Прокладки - 2 шт
Упаковка - 1 шт
