Клапаны MADAS и сигнализаторы газа
Итальянские клапаны MADAS и сигнализаторы загазованности
В разделе собрано оборудование итальянских производителей для систем газовой безопасности: электромагнитные клапаны и регулятор давления MADAS, сигнализаторы метана и угарного газа Seitron и датчик водорода Belt Detection. Из этих элементов собирают систему, которая обнаруживает утечку и перекрывает газ, — в котельных, на кухнях предприятий общепита и в частных домах.
Что есть в разделе
| Позиция | Производитель | Назначение |
|---|---|---|

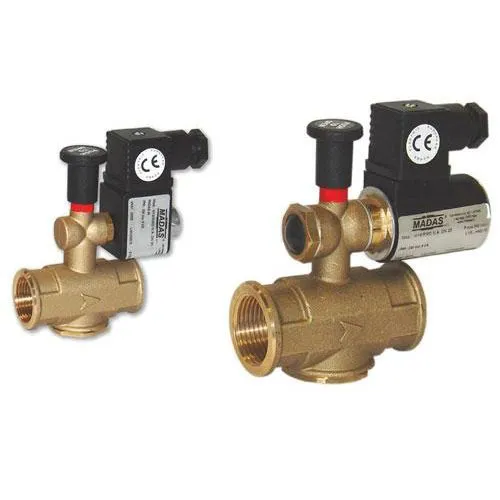

| Клапан M16/RM N.C. DN 25, 230 В | MADAS | нормально закрытый электромагнитный клапан с ручным взводом: перекрывает газ по сигналу сигнализатора и при пропадании питания |
| Клапан M16/RMO N.A. DN 25, 6 бар | MADAS | нормально открытый клапан с ручным взводом: закрывается при подаче напряжения от сигнализатора, открывается только вручную |
| Регулятор FRG/2MB DN 25 | MADAS | регулятор давления газа с предохранительным запорным клапаном по превышению давления |
| Сигнализатор RGDMETMP1 | Seitron | сигнализатор природного газа (метана) с реле для управления клапаном |
| Сигнализатор RGDCO0MP1 | Seitron | сигнализатор угарного газа с двумя порогами и двумя реле — для клапана и вентилятора |
| Датчик B20-WPD12BR/M4 | Belt Detection | датчик водорода 12 В со встроенным реле — для аккумуляторных и технологических помещений |
Нормально закрытый или нормально открытый клапан
Это главный вопрос при подборе. Нормально закрытый клапан (N.C.) держится открытым, пока на него подано питание: отключили электричество — газ перекрыт. Такое поведение выбирают там, где без электропитания оборудование работать не должно. Нормально открытый клапан (N.A.) без питания остаётся открытым и закрывается только импульсом от сигнализатора, поэтому отключение света не останавливает котёл. Какой вариант нужен на объекте, определяет проект.
Клапан подбирают под напряжение сигнализатора и рабочее давление газа, указанные на этикетке исполнения, а диаметр — по газопроводу. Если нужна отечественная система с клапаном в сборе, посмотрите САКЗ-МК, СИКЗ и СГК. Чем отличаются системы, разобрано в статье «САКЗ, СИКЗ и клапан КТЗ: чем отличаются».
Вопросы и ответы
Как открыть клапан MADAS с ручным взводом после срабатывания?
Только вручную, после проветривания и устранения причины. Нормально закрытый клапан M16/RM взводится при поданном питании и если сигнализатор не показывает тревогу. Нормально открытый M16/RMO взводят при снятом напряжении.
Подойдёт ли сигнализатор Seitron к клапану MADAS?
Сигнализаторы Seitron управляют клапаном через встроенное реле, поэтому их сочетают с электромагнитными клапанами других производителей. Важно, чтобы напряжение катушки клапана и логика работы — нормально открытый или закрытый — соответствовали схеме подключения сигнализатора.
Зачем нужен регулятор давления FRG/2MB?
Регулятор снижает давление газа на входе до рабочего значения для горелки и держит его стабильным. Встроенный предохранительный клапан перекрывает газ, если давление на выходе поднимется выше допустимого.
